电工实训连接线可根据不同实训项目的特点,配备两种不同规格的实训连接线,强弱电均采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软件目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;两种导线都只能配合相应内孔的插座,不能混插,大大提高了实训的安全及合理性。正确的导线是学习电工的最基本的技能,合适的导线能让设备的安全性和可靠性提高很多。
一、导线种类的选择
室内配线常用的绝缘导线,按其绝缘材料可分为橡皮绝缘线和塑料绝缘线;按线芯材料可分为铜芯线和铝芯线;按芯线根数可分为单股线和多股线;按绝缘层外有无保护层可分为有护套线和无护套线;按导线的柔软程度可分为软线和硬线等种类。
二、导线截面的选择
导线截面选择过大时,将增加有色金属的消耗量,从而增加线路的造价;导线截面选择过小时,在线路运行期间,不仅产生过大的电压损失,而且会使导线接头处过热而引起断路故障,同时又限制以后负荷的增加。因此必须合理地选择导线的截面。
室内配线的导线截面,应根据导线的允许载流量、导线的机械强度、线路的允许电压损失值和经济条件进行校验。

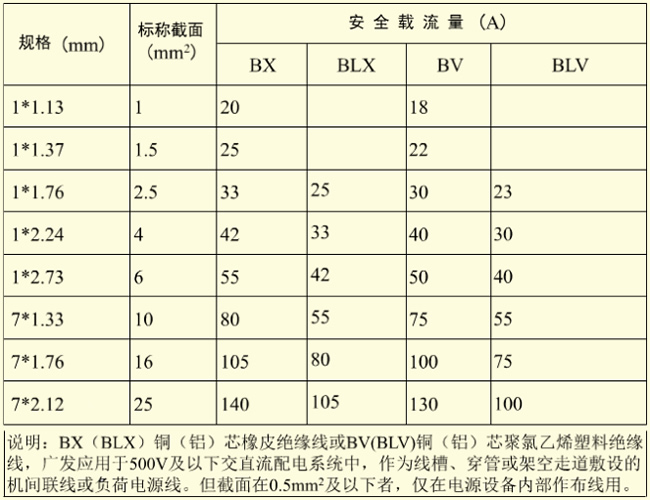

室内配线重点考虑允许载流量(室内常用配线安全载流量参考下表)
三、导线颜色的选择
三相交流电路的A相:黄色;B相:绿色;C相:红色;零线或中性线:淡蓝色;地线:黄绿双色。 黑色:装置和设备的内部布线。棕色:直流电路的正极。
