太阳能光伏发电实训装置

发布时间: 2022-09-02 来源: 管理员

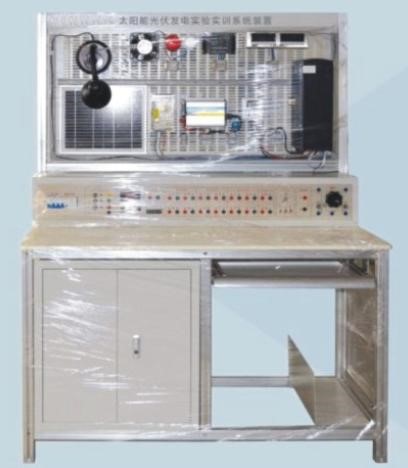

HYGF-1型太阳能光伏发电实训装置

一、概述
1．太阳能光伏发电实验实训系统装置分别为太阳能光伏电板、太阳能控制器模块、太阳能逆变器模块、仪表显示部分四个部分组成；
2．各控制系统集成于光伏发电为一体的教学实训台；
3．各系统通过连接电缆进行连接，形成一套可完成光伏发电站、同步并网、离网电源的实验及教学演示。帮助学生理解太阳能并网、离网发电系统的原理，从而起到学习工程实际应用技能的作用。

二、技术参数
1.太阳能电池组件
1）峰值功率： 10W
2）功率电压：17.5V
3）功率电流：0.55A
4）开路电压：21.5V
5）短路电流：0.65A
6）安装尺寸：295*295*18mm

7）模拟光源：可调光照强度
2.太阳能控制器
1）使用单片机和专用软件，实现智能控制，12V24V自动识别系统。
2）采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
3）多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
4）具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
5）使用了数字LED显示及设置，按键式操作即可完成所有参数设置，简单方便直观。
6）控制面板具有6个检测端口（电板输入2个口，蓄电池2个口，直流输出2个口共计6个），分别测试控制器的充电，放电状态下的直流电压变化和直流电流变化。
3.蓄电池（12V7AH）：一般为铅酸电池，具有如下特点：
1）自放电率低
2）使用寿命长
3）深放电能力强
4）充电效率高
5）工作温度范围宽
4.离网逆变器：正弦波逆变器
1）纯正弦波输出(失真率<4%)
2）输入输出完全隔离设计
3）直流输入电压：10～15VDC
4）额定蔬出功率：300W
5）输出电压：220VAC

6）输出频率：50Hz
7）过压/欠压/短路/过载/超温保护
5.负载：
1）直流负载包括：LED灯，直流风机等；
2）交流负载包括：节能灯和交流风机等
6.并网逆变器：
1）直流输入电压：10～30VDC
2）额定蔬出功率：300W
3）输出电压：180-260VAC
4）输出波形：纯正弦波

5）岛效应保护：VAC；FAC

6）具有过流保护输出短路保护

7、双向电能表

1）工作电压：AC220V

2）功耗：<2VA

3）基本电流：10A

4）最大电流：60A

5）通讯：MODBUS-RTU，RS485

主要用于应对“余电上网”

在电能不能被用户完全消纳时，多余电能需要输送给电网，这时电表需要计量一个数字;在所发电能不能完全满足用户需求时,需要使用电网的配电,则又需要计量另一一个数字。

8、单相电子式电能表

1）额定电压：AC220V

2）功耗：<5VA

3）电流输入：1.5（6）A，5（20）A，10（40）A，20（80）A

4）通讯：MODBUS-RTU，RS485

9.监测仪表（面板式交流仪表2只（可显示电压电流功率），直流电压仪表2只，直流电流表2只）：
完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流

*10、学生实训技能评分系统软件（正版软件、招标现场需提供版权证书核查）

系统功能：可实现故障设置、故障模拟、学员考核与评份、故障排除等功能。

*11、实验室安全管理平台软件（正版软件、招标现场需提供版权证书核查）

该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。

三、教学及研究实训项目

实验一光伏发电相关操作练习实验

实验二光伏发电开路电压/短路电流测量

实验三光伏发电的伏安特性实验

实验四光伏电池输出功率与入射角关系实验

实验五光伏电池输出功率与光谱的关系

实验六太阳能电池板最大输出功率计算实验

实验七太阳能电池板填充因子计算实验

实验八太阳能电池板转换效率测量实验

实验九太阳能电池板的暗伏安特性测试实验

实验十太阳能控制器

实验十二太阳能照明系统

实验十三离网逆变器

实验十四并网逆变器

实验十五光伏离并网系统测试
